Una válvula de retención oscilante es un componente crítico en los sistemas de fluidos, diseñada para permitir el flujo de fluido en una dirección y al mismo tiempo evitar el reflujo. Al hacerlo, ayuda a mantener la eficiencia y la integridad de las tuberías, previniendo problemas como la contaminación o los daños causados por el flujo inverso. Estas válvulas se utilizan ampliamente en una variedad de industrias, incluidas la petrolera, química, de tratamiento de agua y de gestión de aguas residuales. Este artículo explora la mecánica, los tipos, los materiales, la instalación, las ventajas y desventajas, las aplicaciones y la comparación de las válvulas de retención oscilantes con otros tipos de válvulas.

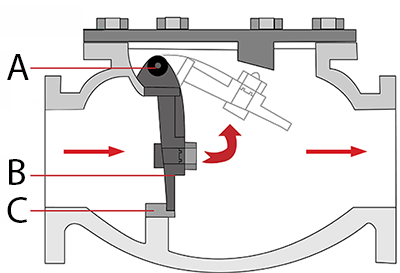

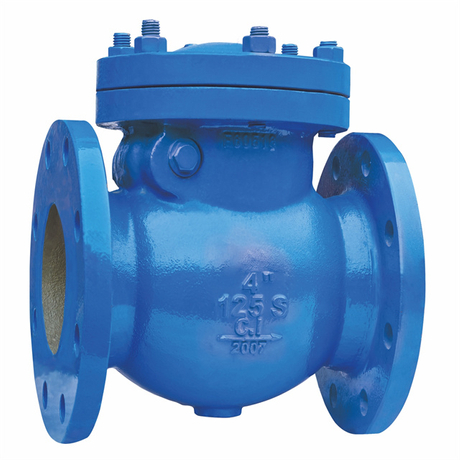

Una válvula de retención oscilante consta de un cuerpo de válvula , un disco (o trampilla) articulado y un mecanismo Cuando el fluido fluye en la dirección correcta, la presión abre la válvula y permite que pase el fluido. Si el flujo se invierte, el disco vuelve a girar a una posición cerrada, creando un sello y evitando el reflujo. de bisagra .
El funcionamiento de una válvula de retención oscilante se basa en la diferencia de presión entre los lados de entrada y salida. Cuando el flujo de fluido está en la dirección correcta, empuja el disco para abrirlo. Sin embargo, cuando el flujo se invierte, el disco se cierra debido a la presión inversa, lo que garantiza que la válvula esté cerrada y evita el reflujo.
Para obtener una comprensión más completa de las válvulas de retención, consulte todos los productos de FJV para válvulas. .
Las válvulas de retención oscilantes vienen en diferentes configuraciones, cada una adaptada a necesidades operativas específicas. A continuación se muestra una tabla que detalla los distintos tipos de válvulas de retención oscilantes:
| Tipo | Descripción | Más adecuado para |
|---|---|---|
| Válvula de retención oscilante estándar | Un modelo básico con un solo disco articulado al cuerpo de la válvula. | Sistemas de fluidos generales que requieren prevención de reflujo. |
| Válvula de retención de elevación | El disco se mueve verticalmente (arriba y abajo) en lugar de balancearse. | Sistemas de alta presión donde el movimiento vertical del disco es ideal. |
| Válvula de retención abatible de doble puerta | Cuenta con dos discos, lo que proporciona mayores caudales y mejor rendimiento en tuberías grandes. | Sistemas a gran escala con requisitos de alto flujo. |
| Válvula de retención oscilante tipo wafer | Diseño compacto con conexiones bridadas, lo que lo hace ideal para instalaciones con espacio limitado. | Tuberías de menor tamaño o instalaciones con limitaciones de espacio. |
| Válvula de retención oscilante con disco amortiguado | Una válvula de retención oscilante con un mecanismo amortiguado para reducir los efectos del golpe de ariete. | Sistemas propensos a sufrir golpes de ariete o donde se producen fluctuaciones de velocidad. |
La selección de materiales para una válvula de retención oscilante afecta significativamente su rendimiento, longevidad e idoneidad para diferentes aplicaciones. Los materiales comunes incluyen:
| Propiedades | del material | más adecuado para |
|---|---|---|
| Acero fundido | Ofrece alta resistencia mecánica y es ideal para aplicaciones de alta presión. | Sistemas de fluidos industriales con alta presión y temperatura. |
| Acero inoxidable | Excelente resistencia a la corrosión, lo que lo hace adecuado para fluidos agresivos como productos químicos y aceites. | Petróleo, industrias químicas y sistemas con líquidos corrosivos. |
| Bronce | Buena resistencia a la corrosión y maquinabilidad, ideal para sistemas de baja presión. | Aplicaciones de baja presión o sistemas de fluidos más pequeños. |
| Hierro dúctil | Material resistente y flexible, ideal para válvulas grandes en sistemas de alta presión. | Abastecimiento de agua y sistemas de fluidos a gran escala. |
| Plástico (PVC/CPVC) | Rentable, liviano y resistente a la corrosión; Normalmente se utiliza en sistemas de fluidos no agresivos y de baja presión. | Sistemas de fluidos no corrosivos como riego o aguas residuales. |
La instalación adecuada es crucial para el funcionamiento eficiente de las válvulas de retención oscilantes. Aquí hay una guía paso a paso para la instalación:
Determine la dirección del flujo : el cuerpo de la válvula generalmente tendrá una flecha que indica la dirección correcta del flujo. Asegúrese de que la dirección del flujo se alinee con el diseño de la válvula.
Prepare la tubería : Limpie los extremos de la tubería, eliminando cualquier residuo o aspereza que pueda dañar la válvula durante la instalación.
Coloque la válvula : las válvulas de retención de giro se pueden instalar horizontal o verticalmente, pero funcionan mejor cuando se instalan horizontalmente para permitir que el disco oscile libremente.
Conexión de brida : para válvulas más grandes, utilice conexiones de brida para asegurar la válvula a la tubería. Apriete los pernos uniformemente para evitar fugas.
Pruebas : una vez instalada la válvula, haga funcionar el sistema para verificar que el disco oscile libremente y que la válvula cierre de forma segura durante condiciones de contraflujo.
Las válvulas de retención oscilantes ofrecen varias ventajas, pero también tienen algunas limitaciones. A continuación se muestra un resumen:
| Ventajas | Desventajas |
|---|---|
| Prevención de contraflujo : detiene eficazmente el flujo inverso de fluidos, garantizando la integridad del sistema. | Resistencia al flujo : el disco puede crear resistencia al flujo, lo que provoca pérdidas de energía. |
| Simplicidad : Fácil de instalar y operar con un mantenimiento mínimo. | Golpe de ariete : En sistemas de alta velocidad, la válvula puede provocar golpes de ariete, lo que puede dañar las tuberías. |
| Durabilidad : Fabricado con materiales duraderos que ofrecen un rendimiento duradero. | Limitaciones de tamaño : Menos adecuado para tuberías muy pequeñas debido a su diseño más grande. |
| Rentable : las válvulas de retención oscilantes suelen ser asequibles en comparación con otros tipos de válvulas de retención. | No es ideal para instalaciones verticales : estas válvulas funcionan mejor en posición horizontal, lo que limita su versatilidad. |
Las válvulas de retención oscilantes son versátiles y encuentran aplicaciones en una amplia gama de industrias. Algunas de las aplicaciones clave incluyen:
Aplicaciones de agua y aguas residuales : Se utiliza en plantas de tratamiento de agua, sistemas de alcantarillado e irrigación para evitar el reflujo y mantener la integridad de las tuberías.
Industrias Petroleras y Químicas : Prevenir el flujo inverso en tuberías que transportan aceites, gases y químicos, garantizando un transporte de fluidos seguro y eficiente.
Generación de energía : las válvulas de retención oscilantes se utilizan en sistemas de enfriamiento y sistemas de vapor para regular el flujo de fluido y evitar el reflujo.
Sistemas de protección contra incendios : En los sistemas de rociadores y supresión, las válvulas de retención giratorias aseguran el flujo adecuado de agua, evitando la contaminación del suministro de agua.
Sistemas HVAC : estas válvulas ayudan a controlar el flujo de agua en sistemas de calefacción, ventilación y aire acondicionado, evitando el reflujo en líneas de agua fría o caliente.
En los diagramas técnicos, el símbolo de la válvula de retención oscilante se representa comúnmente como un círculo con una flecha que indica la dirección del flujo y un disco articulado dentro del círculo. El disco generalmente se representa en una posición cerrada para indicar que la válvula evita el reflujo cuando se invierte la dirección del flujo. Este símbolo ayuda a los ingenieros y diseñadores a identificar rápidamente la ubicación y función de las válvulas de retención oscilantes en los esquemas de tuberías.
Las válvulas de retención oscilantes no son la única opción disponible para la prevención del reflujo. A continuación se muestra una comparación con otros tipos de válvulas de retención comunes:
| Tipo de válvula | Mecanismo | más adecuado para |
|---|---|---|
| Válvula de retención oscilante | Utiliza un disco articulado que se abre y se cierra según la dirección del flujo. | Sistemas de fluidos generales, especialmente en tuberías de tamaño mediano a grande. |
| Válvula de retención de bola | Utiliza una bola que se mueve hacia arriba y hacia abajo para detener el reflujo. | Sistemas de alta presión donde se necesita un diseño compacto y confiable. |
| Válvula de retención de elevación | Tiene un disco que se mueve verticalmente y se eleva cuando la dirección del flujo es correcta. | Sistemas de fluidos de alta presión con instalación vertical. |
| Válvula de retención silenciosa | Utiliza un mecanismo de resorte para evitar el reflujo silenciosamente. | Sistemas donde la reducción del ruido es una prioridad, como en la fontanería residencial. |
P: ¿Cómo previene una válvula de retención oscilante el reflujo?
R: El disco dentro de la válvula se cierra cuando se invierte la dirección del flujo, formando un sello que evita que el fluido fluya hacia atrás.
P: ¿Se puede instalar verticalmente una válvula de retención oscilante?
R: Aunque las válvulas de retención oscilantes se pueden instalar verticalmente, funcionan mejor cuando se instalan horizontalmente para garantizar que el disco oscile libremente.
P: ¿Cuál es la presión de apertura de una válvula de retención oscilante?
R: La presión de apertura se refiere a la presión mínima requerida para abrir la válvula. Esto varía según el diseño y el material de la válvula.
P: ¿Cómo puedo evitar el golpe de ariete cuando uso una válvula de retención oscilante?
R: El golpe de ariete se puede minimizar seleccionando una válvula de retención oscilante con un disco amortiguado, lo que reduce el impacto de los cambios repentinos de flujo.
P: ¿Qué industrias utilizan válvulas de retención oscilantes?
R: Las válvulas de retención de oscilación se utilizan en industrias como las de tratamiento de agua, petróleo, productos químicos, generación de energía, HVAC y sistemas de protección contra incendios.
La válvula de retención oscilante es una solución sencilla pero muy eficaz para la prevención del reflujo en sistemas de fluidos. Ya sea en grandes tuberías industriales o pequeñas instalaciones de tratamiento de agua, estas válvulas son vitales para mantener la integridad y eficiencia de los sistemas de fluidos. Al comprender los tipos, materiales, procedimientos de instalación, ventajas y desventajas de las válvulas de retención oscilantes, los ingenieros y diseñadores de sistemas pueden tomar decisiones informadas sobre su aplicación y mantenimiento.
