Las válvulas de retención de oscilación son componentes esenciales en los sistemas de manejo de fluidos y proporcionan un medio automático para evitar el reflujo. Estas válvulas se utilizan en diversas industrias, incluido el tratamiento de agua, los sistemas HVAC y las tuberías de petróleo y gas, para garantizar que el fluido fluya en una sola dirección. Sin embargo, cuando se trata de instalación, surge una pregunta común: ¿Se puede instalar una válvula de retención oscilante verticalmente?
En este artículo, exploraremos la viabilidad de la instalación vertical de válvulas de retención de oscilación. Cubriremos los principios del funcionamiento de las válvulas de retención oscilantes, los factores a considerar al instalarlas verticalmente y las ventajas y desafíos asociados con el montaje vertical. Además, analizaremos alternativas a la válvula de retención oscilante que podrían ser más adecuadas para escenarios de instalación vertical. Para obtener más detalles sobre la válvula de retención oscilante, lea este blog aquí: ¿Qué es una válvula de retención oscilante?
Para comprender si una válvula de retención oscilante se puede instalar verticalmente, primero es importante comprender su diseño y sus principios básicos de funcionamiento.

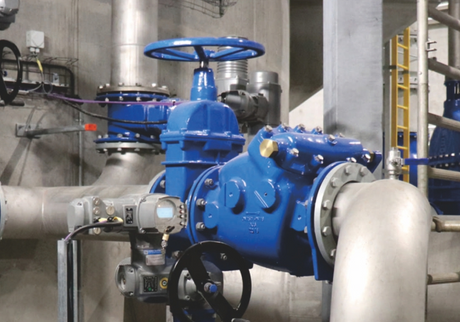

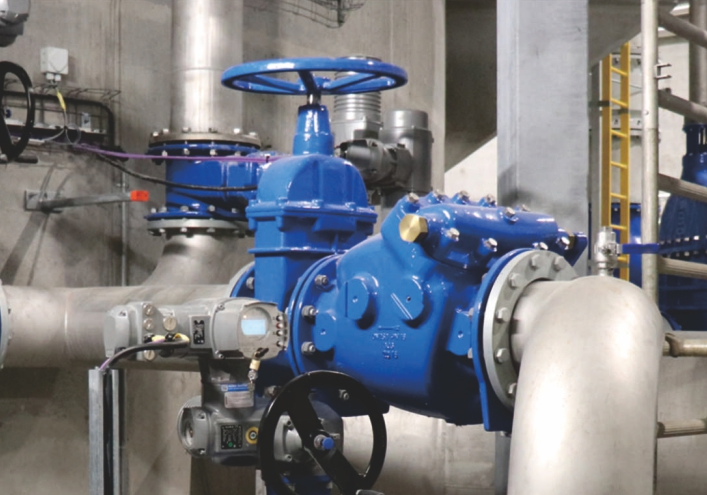

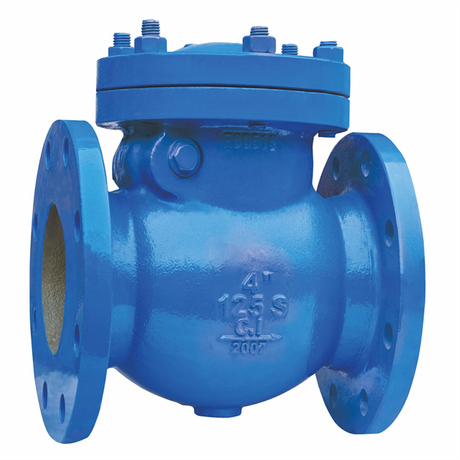

Diseño de válvula de retención oscilante: una válvula de retención oscilante consta de un cuerpo de válvula, un disco oscilante y un mecanismo de bisagra que permite que el disco gire para abrirse y cerrarse según el flujo de fluido. Cuando el fluido fluye en la dirección deseada, el disco se abre, permitiendo que el flujo pase. Cuando el flujo se invierte, el disco se cierra, evitando el reflujo.
Características clave del diseño:
Disco giratorio : el componente más importante de una válvula de retención oscilante es el disco, que gira sobre una bisagra. Este disco suele tener peso para ayudar a cerrar la válvula automáticamente cuando el flujo de fluido se invierte.
Dirección del flujo : Las válvulas de retención oscilantes están diseñadas para flujo unidireccional. Dependen de la presión del fluido para abrir el disco en la dirección correcta y cerrarlo cuando el flujo se detiene o se invierte.
Mecanismo de cierre : El cierre del disco suele ser ayudado por la gravedad o la tensión del resorte, según el diseño. La capacidad del disco para cerrarse es crucial para evitar el reflujo y garantizar un funcionamiento adecuado.
El diseño de la válvula de retención oscilante juega un papel importante a la hora de determinar si puede funcionar correctamente cuando se instala verticalmente.
Al considerar la instalación de válvulas verticales, la dinámica de flujo del sistema se ve muy afectada. La instalación vertical de una válvula de retención oscilante puede presentar ventajas y desafíos.
Dirección del flujo e impacto en el rendimiento: en instalaciones horizontales, el disco giratorio está naturalmente orientado para oscilar con el flujo y la gravedad ayuda a cerrar la válvula cuando es necesario. Sin embargo, cuando se instala verticalmente, es posible que el flujo de fluido y la gravedad no funcionen de la misma manera. Dependiendo de la dirección del flujo, una instalación vertical podría causar que el disco giratorio permanezca abierto o se cierre de manera ineficiente. En algunos casos, la dirección del flujo puede incluso interferir con la capacidad de la válvula para funcionar correctamente, provocando un sellado incompleto y riesgo de fugas.
Gravedad y dinámica de fluidos: La gravedad juega un papel crucial en el cierre adecuado del disco oscilante. Cuando la válvula se instala verticalmente, es posible que la gravedad ya no ayude al disco a cerrar correctamente. La fuerza del fluido que fluye a través de la válvula podría afectar la capacidad del disco para regresar a la posición cerrada, lo que resultaría en una ineficiencia operativa. Además, es posible que sea necesario ajustar la velocidad del fluido para un funcionamiento óptimo en instalaciones verticales.
Antes de proceder con la instalación vertical, se deben considerar varios factores para garantizar que la válvula funcione como se espera.
1. Dirección y caudal del flujo: la dirección del flujo en una válvula de retención oscilante afecta la forma en que se mueve el disco. En una instalación vertical, la dirección del flujo debe alinearse con el movimiento natural del disco giratorio. Si el caudal es demasiado bajo o inconsistente, es posible que la válvula no cierre correctamente. Los caudales más altos pueden forzar la apertura excesiva del disco, lo que hace que la válvula no selle correctamente cuando el flujo se invierte.
2. Temperatura de funcionamiento: La temperatura del fluido que pasa a través de la válvula afectará tanto al material de la válvula como a sus componentes de sellado. Las temperaturas extremas pueden hacer que los materiales se expandan o contraigan, lo que puede afectar el sellado y el rendimiento de la válvula. En instalaciones verticales, las fluctuaciones de temperatura pueden causar tensión adicional en la válvula de retención oscilante, especialmente si la válvula está hecha de materiales sensibles a los cambios de temperatura.
3. Tamaño y tipo de tubería: El tamaño y tipo de tubería en la que está instalada la válvula pueden influir en su funcionamiento. En instalaciones verticales, el peso de la válvula y la fuerza ejercida por el fluido pueden forzar el cuerpo de la válvula, especialmente en tuberías más grandes o materiales de tubería no estándar. Garantizar la compatibilidad entre el tamaño de la tubería y el diseño de la válvula es esencial para un funcionamiento confiable.
4. Accesibilidad y mantenimiento: En instalaciones verticales, el acceso a la válvula de retención oscilante puede ser más limitado, lo que dificulta el mantenimiento y la inspección. Es esencial considerar la facilidad con la que se puede acceder a la válvula para realizar comprobaciones, limpieza y reparaciones de rutina. Una válvula de difícil mantenimiento puede provocar problemas operativos a largo plazo.
5. Prevención del golpe de ariete: El golpe de ariete, un fenómeno causado por la parada repentina o el cambio en la velocidad del flujo, puede causar daños importantes a las tuberías y válvulas. Las instalaciones verticales pueden ser más propensas a sufrir golpes de ariete debido a la dinámica de flujo alterada y al aumento de los diferenciales de presión. Para evitar el golpe de ariete, es importante instalar dispositivos que puedan absorber los golpes, como cámaras de aire o supresores de golpes de ariete.
A pesar de los desafíos, también existen varios beneficios potenciales al instalar válvulas de retención oscilantes verticalmente.
1. Eficiencia de espacio: a menudo se prefiere la instalación de válvulas verticales en situaciones donde el espacio es limitado, como en tuberías estrechas o áreas confinadas. Al instalar la válvula verticalmente, puede ahorrar espacio horizontal y potencialmente reducir el espacio total del sistema.
2. Asistencia por gravedad: en algunas configuraciones verticales, la gravedad puede ayudar al cierre del disco de la válvula, particularmente cuando el flujo de fluido se dirige hacia abajo. Esto puede mejorar la eficiencia operativa de la válvula, asegurando un cierre más rápido y confiable cuando el flujo se invierte.
Las instalaciones verticales no están exentas de desafíos. Algunas desventajas potenciales incluyen:
1. Control de flujo limitado: las válvulas de retención de giro vertical pueden ofrecer menos control sobre el flujo en comparación con las instalaciones horizontales. La dinámica de fluidos en instalaciones verticales puede provocar una regulación del flujo menos precisa, lo que podría provocar fluctuaciones no deseadas en el caudal.
2. Riesgo de golpe de ariete: Como se mencionó anteriormente, la instalación vertical puede aumentar la probabilidad de golpe de ariete debido a cambios en la presión y la dinámica del flujo. Este fenómeno puede dañar tanto la válvula como las tuberías circundantes, lo que provoca costosas reparaciones y tiempo de inactividad.
3. Posicionamiento restringido: En instalaciones verticales, el posicionamiento de la válvula de retención oscilante puede estar restringido por el espacio disponible. Si la válvula no se puede colocar de forma óptima para su diseño, su funcionalidad puede verse comprometida.
Para aplicaciones donde la instalación vertical de una válvula de retención oscilante no es práctica, otros tipos de válvulas de retención pueden ser más adecuados.
1. Válvulas de retención con resorte: a diferencia de las válvulas de retención con resorte, las válvulas de retención con resorte dependen de un resorte para cerrar la válvula cuando se invierte el flujo. Estas válvulas pueden funcionar mejor en instalaciones verticales porque no dependen de la gravedad para cerrar la válvula. Son compactos y pueden proporcionar una prevención confiable del reflujo, incluso en orientaciones de instalación difíciles.
2. Válvulas de retención de boquilla: Las válvulas de retención de boquilla están diseñadas para funcionar en sistemas de alta presión y, a menudo, pueden usarse en instalaciones verticales. Se basan en un mecanismo de resorte y una boquilla para controlar el flujo de fluido, lo que proporciona un rendimiento más consistente en diferentes ángulos de instalación.
3. Válvulas de retención de pistón: Las válvulas de retención de pistón utilizan un mecanismo de pistón para controlar el flujo de fluido. Son adecuados para aplicaciones de alto flujo y ofrecen un mejor rendimiento en instalaciones verticales porque no dependen de la gravedad para el cierre.
En conclusión, si bien es técnicamente posible instalar una válvula de retención oscilante verticalmente, se deben considerar varios factores para garantizar un rendimiento confiable. Estos factores incluyen la dirección del flujo, la temperatura de funcionamiento, el tamaño de la tubería, la accesibilidad para el mantenimiento y el riesgo de golpe de ariete. Las instalaciones verticales pueden ofrecer beneficios de ahorro de espacio, pero también presentan desafíos como un control de flujo limitado y la posibilidad de que se produzcan golpes de ariete.
En aplicaciones donde la instalación vertical es inevitable, puede ser necesario explorar diseños de válvulas de retención alternativas, como válvulas de retención de resorte, válvulas de retención de boquilla o válvulas de retención de pistón. En última instancia, una evaluación cuidadosa de los requisitos del sistema y las condiciones únicas de instalación ayudarán a determinar si una válvula de retención oscilante es la mejor opción para la instalación vertical.
